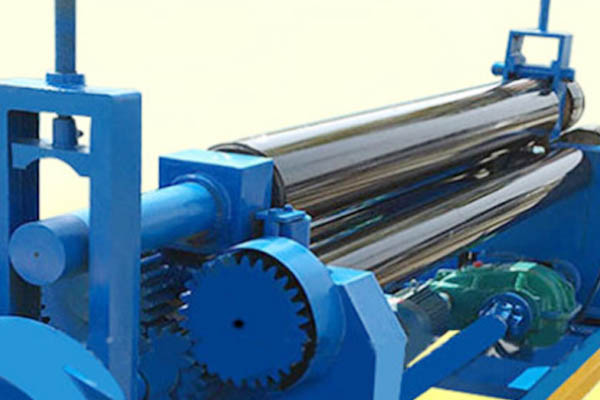

水平下调式三辊卷板机的上辊可升降位移；下辊可水平位移；在该设备上能将金属板材一次上料，不需调头即可完成板材端部的预弯和卷制成形，是卷制圆形、锥形、弧形工件的理想设备。
| 类型 | 三辊卷板机 | 品牌 | 超力 | 型号 | W11X-20×2000 |
| 主电机功率 | 22（kw） | 外形尺寸 | 6400×2000×2000（mm） | 卷板最大厚度 | 20（mm） |
| 卷板最大宽度 | 2000（mm） | 卷板速度 | 5（m/min） | 下辊直径 | 255（mm） |
| 满载卷制最小直径 | 650（mm） | 动力类型 | 液压 | 控制形式 | 数控 |
下面来讲解水平下调式三辊卷板机设备的结构特征 ：
1、机器由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。底座及机架采用焊接结构，严格要求焊缝质量，并进行时效处理，以保证机器在工作负荷下有足够的强度和刚度。
2、工作部分
上辊装在两轴承体内，分别镶在两侧的机架内侧，由两端油缸驱动上辊升降运动。上辊两端轴承均采用低速度、重载荷的调心滚子轴承，上辊的升降位移量由数字显示，可根据数字显示调整工作辊平行或倾斜。其同步精度±0.2mm。上辊的倾倒侧装有倾倒油缸，方便取料。上辊尾部装有平衡机构。在倾倒侧失去支承时，平衡上辊处于水平位置。
两下辊装在上辊机架内侧，由下辊机架进行支承，采用低速度、重载荷的调心滚子轴承。两下辊在油缸驱动下同时进行水平移动，下辊水平移动量数字显示，根据数字显示调整下工作辊平行。其同步精度为±0.2mm，并可自动回中。
对料装置安装在下辊一侧，由油缸驱动其工作。 卷锥筒装置安装在上辊的左端，随上辊同升降。
3、主驱动系统
机器的三个工作辊均为主动辊。其中上辊为主驱动辊，上辊动力可满足在工况负荷下工作。两下辊为辅助驱动辊，作用为送进料和防止在卷制薄板过程中可能产生的打滑。上下辊工作的线速度匹配，由液压系统在卷板过程中实现自动匹配。
上工作辊由1台液压马达通过行星减速机驱动。 下工作辊由液压马达通过一级齿轮付驱动。 三辊的回转运动均装有制动装置，以确保工件卷制时的准确定位。该装置运转平稳，卷制灵活可靠。
4、液压系统
上工作辊升降、下工作辊水平移动及上、下工作辊的旋转，侧倒轴承体倾倒、复位，对料装置均由液压系统驱动。 液压系统中的主要元件油泵、马达、各阀组元件、密封件等均选用优质配套产品，性能稳定、质量可靠。
南通超力机械公司设计生产的水平下调式三辊卷板机，广泛应用于水电、化工、航空、造船、建筑、锅炉、桥梁、金属结构、机械制造等各行业。
