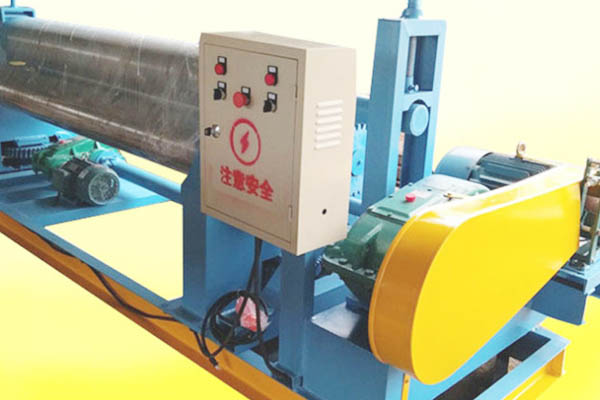

W11XNC-100×2000型三辊水平下调式卷板机
三辊水平下调式卷板机既可以象卷板机一样预弯板边，又可以旋转压辊送进板材；该设备的机架内侧设置下辊水平移动装置，机架跨距较大，相同规格时，上辊与下辊受 载变形挠度较大。两下辊分别驱动，每根下辊功率仅为总功率的50%，不能自然分配功率，只可进行前方弯曲，先预弯，后卷圆，效率低，制品圆度低。
| 类型 | 三辊卷板机 | 品牌 | 超力 | 型号 | W11XNC-100×2000 |
| 卷板速度 | 4（m/min） | 动力类型 | 电动 | 控制形式 | 数控 |
.jpg)
|
序号 |
项目 |
单位 |
参数 |
备注 |
|
1 |
最大卷板厚度 |
㎜ |
100 |
热200 |
|
2 |
预弯厚度 |
㎜ |
90 |
热180 |
|
3 |
最大卷板宽度 |
㎜ |
2000 |
|
|
4 |
棍子工作长度 |
㎜ |
2100 |
|
|
5 |
板材屈服极限 |
Mpa |
245 |
|
|
6 |
满载时最小卷筒直径 |
㎜ |
φ3000 |
φ3500 |
|
7 |
预弯剩余直边长度 |
㎜ |
～2.5t |
|
|
8 |
卷板速度 |
m/min |
约3 |
|
|
9 |
上辊直径 |
㎜ |
800 |
|
|
10 |
下辊直径 |
㎜ |
620 |
|
|
11 |
两下辊中心距 |
㎜ |
1000 |
|
|
12 |
液压系统工作压力 |
Mpa |
～18 |
|
|
13 |
主电机功率 |
Kw |
55 |
|
|
14 |
液压系统电机功率 |
Kw |
30 |
|
关于三辊水平下调式卷板机的相关特点表现：
● 三辊的运动按照卷制、预弯、校圆的需要定位；
● 侧压辊向内靠近，较薄的板材可以实现良好的预弯；
● 侧压辊向外分开，可以卷制非常厚的板子；
● 由于卷辊位置可以靠得很近，所以能够实现校圆；
●可以达到很高的卷制精度和圆度；
● 板子水平送进，送进端总是保持水平；
● 三个压辊都可以按照锥型的几何角度倾斜，实现锥型卷制；
水平下调式三辊卷板机是卷制圆形、锥形、弧形工件的理想设备，广泛应用于水电、化工、航空、造船、建筑、锅炉、桥梁、金属结构、机械制造等各行业。
