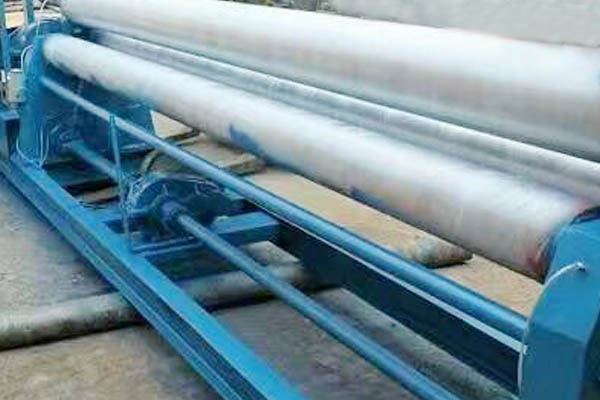

三辊机械对称式卷板机
三辊机械对称式卷板机的上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。上辊可分离取料电动升降起辊。可安装靠轮卷制锥体、角铁、槽钢等异异型钢材。
.jpg)
| 类型 | 三辊卷板机 | 货号 | 2018108 | 品牌 | 超力 |
| 型号 | KR-16 | 主电机功率 | 6.5（kw） | 外形尺寸 | 2000*750*680（mm） |
| 卷板最大厚度 | 16（mm） | 卷板最大宽度 | 2000（mm） | 卷板速度 | 16（m/min） |
| 下辊直径 | 200（mm） | 满载卷制最小直径 | 100（mm） | 动力类型 | 其他 |
该三辊机械对称式卷板机的主要结构特点表现如下：
该设备主要由上辊装置，下辊装置、主传动系统、平衡装置、底盘等部分组成。 该三辊卷板机的结构为机械对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆、丝母、蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。
上辊装置：上辊装置包括上辊、上辊轴承座及滑动轴承等。上辊为卷板机的主要部件，上辊呈鼓形,用于补偿上辊受力变形挠度。上辊用45#钢制成.
下辊装置：下辊装置包括两下辊、下辊墙板，滑动轴承，蜗杆传动机构等。下辊装置为卷制板材提供正反扭矩。通过主传动输出齿轮和下辊输入齿轮，传动扭矩。下辊用45#钢制成。下辊滑动轴承选用SF-1自润滑复合材料。
主传动系统：主传动系统由主电机、减速机、输出齿轮等组成。系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。
平衡装置：平衡装置由两根拉杆和平衡梁组成。平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。
底盘：由槽钢与钢板焊接而成，用于安装各部件
