机械物语:机械对称卷板机的结构特点讲解

        卷板机是一种将金属板材卷弯成筒形、弧形或其它形状工件的通用设备。三辊卷板机结构简单、紧凑,质量轻、易于制造、维修。机械对称卷板机通过上辊的下压和上、下辊的对滚来完成筒形工件的卷制。

        卷板机结构组成部分包括:机架、工作辊、主传动、辅助传动、控制、润滑及其他附件。机架和底座采用铸造或钢板焊接,工作辊采用优质中碳钢调质处理。工作辊两端支承采用复合材料滑动轴承,摩擦系数≤0.04,在机器的传动侧安装翘起机构,中、小型卷板机多数采用手动的倾倒机构和翘起机构;大型卷板机,多采用液压驱动翘起机构。

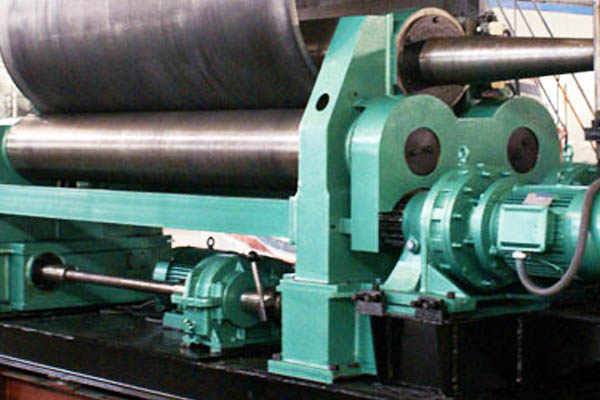

        卷板机工作辊部分由左、右辊子轴承座、一根上辊、二根下辊、升降丝杆蜗轮以及一些辅助零件组成。下辊是主传辊,上辊是被动辊,上辊可以沿着高度方向上下调节。传动部分由主电机、主减速机及其他辅助零件组成。

        下辊的传动是由主电机通过主减速机实现的,主减速机输出轴通过一组齿轮传动到两下辊,辊轴旋动方向的变换由主电机换向而获得。

        上辊升降运动的实现,是由辅助电机通过辅助减速机带动辊子两端轴承座下面的蜗杆、蜗轮机构运动,使固定在蜗轮上的丝母旋转,从而使升降丝杆上下移动来完成的。卸板装置是用来当圆筒件卷制完成后,为取出工件而设计。在卸料前,上辊先上升到位,在上辊尾端用平衡装置压住上辊,然后将可倾轴承座上销轴抽出,翻倒可倾轴承座,卷制完在的工件可以从上辊的一端脱出。

        南通超力卷板机公司专业生产三辊卷板机、四辊卷板机等各类卷板机设备,公司拥有先进的生产、加工、检测设备,并坚持 “质量优先,诚信经营”的理念,不断进行技术创新,力求以更优质的产品供应给广大客户!
