【全面解析】四辊卷板机的结构及工作原理
卷板机是一种锻造设备，用于将金属或非金属板材弯曲成圆柱体、锥体、球体或其他弯曲形状。在众多机型中，四辊卷板机以其高效、精确和多功能性在大型金属成形设备中脱颖而出。
作为一种常见的金属加工设备，四辊卷板机主要用于将金属材料（如钢板、铝板等）通过辊轮的卷曲作用，将其卷制成所需的形状和尺寸。 各种规格的筒形、弧形工件的预弯、卷曲成形可在一次上料后完成，借助辅助装置，可以进行锥形筒体的卷制。

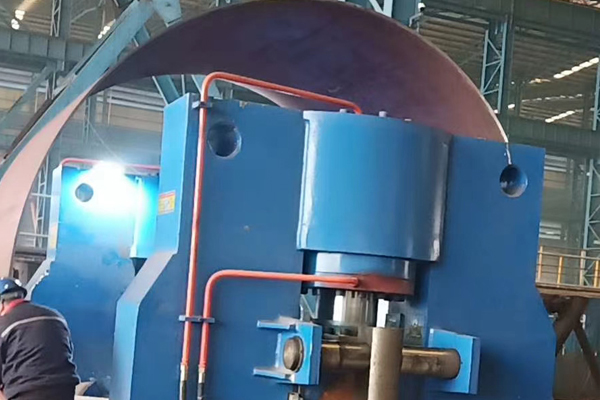

液压式四辊卷板机的上辊为主传动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩;下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便夹紧板材，为液压传动;在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆丝母蜗轮蜗杆传动。
该设备采用液压驱动系统，运行精度高、稳定性好。所有辊轮同步运动，确保金属板材全长均匀变形，从而获得平滑一致的效果。
四辊卷板机的结构及工作原理
结构
- 四辊卷板机包含四个主辊：一个上辊、一个下辊和两个侧辊。
- 上辊作为主要驱动装置，通过减速机和联轴器与主电机连接，产生平稳卷取钢板所需的扭矩，对金属板材施加向下的压力。
- 侧辊与上辊配合工作，在卷制过程中保持平衡和稳定。
- 同时，下辊在液压作用下垂直移动。液压油推动油缸中的活塞向上运动，使下辊紧紧夹紧钢板，防止弯曲过程中打滑。
工作原理
- 四辊卷板机的工作原理主要依靠上下辊的旋转，以及侧辊的协同作用，将金属板材逐渐弯曲成所需的圆柱形或弧形。
- 工作时，由液压系统或机械装置驱动的上下辊旋转，利用彼此之间的摩擦力推动金属板材向前。同时，由液压或机械系统控制的侧辊上下移动，对板材施加侧压力，使板材逐渐弯曲，使其与上下辊的曲面贴合，最终形成所需的形状。此外，支撑辊提供辅助支撑，有效防止板材在卷制过程中变形和折痕，从而确保高质量的卷制。
- 四辊卷板机的四个辊子（上辊、下辊和两个侧辊）的位置和速度可根据具体的加工要求灵活调整，从而能够精确卷制不同规格和曲率的板材。
总之，四辊卷板机是一种多功能设备，用于各个行业的金属弯曲应用。该机器的各个辊子串联工作，对金属板施加力，确保整体弯曲均匀，从而达到所要求的曲率。
四辊设计将液压精度与机械效率相结合，确保弯曲均匀、生产效率高，并在整个板材表面实现卓越的精度。因此，该设备已成为造船、压力容器制造和金属结构制造等行业的必备工具之一。
