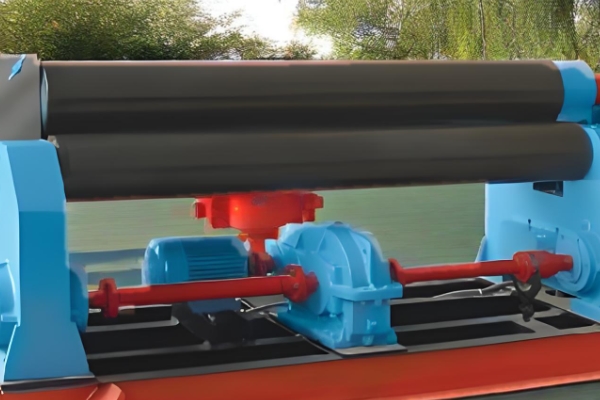

三辊弧线下调式卷板机的结构特点及技术优势
三辊弧线下调式卷板机是一种新型金属板材弯曲加工设备，其是通过三个工作辊的协同运动实现板材的卷制和预弯。该类型的三辊卷板机的上辊是进行固定旋转的，两个下辊围绕着一个固定中心作弧线升降，能够进行双向预弯，适用于厚度为80mm以下板材的卷制，更有利于厚板的卷制。
三辊弧线下调式卷板机的结构特点
- 上辊固定旋转 ：上辊作为主动辊固定旋转，负责驱动板材进入卷制区域。
- 下辊弧线升降与旋转 ：两个下辊围绕固定回转中心做弧线升降运动，可单独或同步调整弧度。这种设计既能实现板材的弯曲，又能通过调整弧度适应不同板材厚度和弯曲需求。
- "品"字型辊系结构 ：三个工作辊呈"品"字型排列，中间下辊为弧线升降辊，两侧为辅助支撑辊，确保板材在卷制过程中稳定。
技术优势
- 卷制稳定性 ---- 板材在卷制过程中始终处于夹紧状态，避免滑动跑偏。三个工作辊同步运动设计，确保卷制精度。
- 预弯与卷制一体化 ---- 通过调整下辊弧度，可在卷制前对板材进行预弯，减少后续矫直工序，提高生产效率。
- 液压驱动与智能控制 ---- 采用全液压驱动系统，实现工作辊的精确升降与旋转控制。配备PLC智能控制系统，操作便捷且可实时监控设备状态。
- 节能与高效 ---- 相比传统机型，弧线下调式设计降低了整机装机容量，同时通过减少调头次数实现节能。
- 一次上料与预弯功能 ---- 通过两下辊水平移动设计，实现金属板料一次上料，无需调头即可完成预弯和卷制成形，显著提高生产效率。
- 平衡与调平系统 ---- 上辊采用鼓形设计，通过液压系统自动调平，确保卷制过程中板料受力均匀。配备倾倒油缸和平衡机构，进一步优化卸料过程。
总之，三辊弧线下调式卷板机通过技术创新与工艺结构的优化设计，实现了高效、稳定、节能的卷制能力，适用于中厚板材的弯曲加工，是现代金属加工领域的重要设备。
